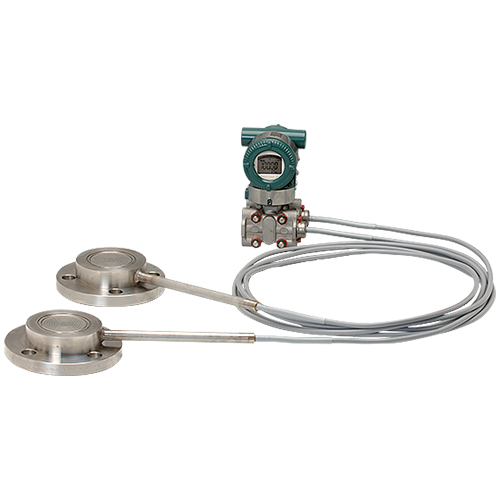

横河变送器-EJAC80E 膜片密封系统

EJAC80E
隔膜密封系统由表压或差压变送器和一个或两个隔膜密封组成，适用于多种压力测量。

主要特点

高性能、高精度、高可靠性
高温和高真空使用（0.013 kPa abs~）
快速响应：200毫秒

详细介绍

隔膜密封系统可以提供解决方案，

用于以下情况的测量：

高温/低温介质
高腐蚀/高粘度介质
低温时易冻结或凝固、可能导致导压管堵塞的介质
有毒介质
各种过程连接尺寸

补偿毛细管设计

补偿毛细管型具有补偿毛细管，有助于平衡高压侧和低压侧毛细管之间填充液的体积和温度。该解决方案可减少由于昼夜、季节交替、从阴凉到光照的变化所造成的环境温度漂移的影响。

该补偿毛细管连接到变送器的高压侧，并沿着低压毛细管运行。它们实际上是绑定的。这使得变送器两侧之间的填充液量相同，并使它们之间的环境温度保持平衡。

环境温度漂移
环境温度是指过程周围的温度。如果储罐位于室外，变送器和毛细管系统可能会受到由于昼夜、季节交替、从阴凉到光照的变化所造成的温度波动。这种温度变化会影响填充液，像其他液体一样。随着温度变化，液体在毛细血管内收缩和膨胀。这可能会导致读数不准。读数反映的是填充液的变化，而不是液位的实际变化。

Ambient Temperature Compensation capillary type Level Transmitter

比较数据

下面数据显示了光照引起的温度漂移对补偿型和标准型差压变送器的影响。光照的影响是通过在毛细管末端和低压侧隔膜密封处延伸50厘米的区域内改变温度来模拟的。
当低压侧温度升高50℃时，在10kPa测量范围内，标准型的输出增加了14.0%。与此同时，补偿型的输出仅增加了0.8%，与标准型的变化相差13.2%。

Comparison data

远程安装法兰隔膜密封系统

EJAC80E差压远程安装法兰隔膜密封系统

		测量量程	范围
M		2.5 - 100 kPa	−100 - 100 kPa
H		25 - 500 kPa	−500 - 500 kPa
V	齐平型	0.28 - 14 MPa	−0.5 - 14 MPa
V	加长型	0.28 - 7 MPa	−0.5 - 7 MPa

EJAC80E表压远程安装法兰隔膜密封系统

		测量量程	范围
A		0.06 - 3.5 MPa	−0.1 - 3.5 MPa
B	齐平型	0.46 - 16 MPa	−0.1 - 16 MPa
B	加长型	0.46 - 7 MPa	−0.1 - 7 MPa

项目	规格
适用产品（变送器）	差压变送器：EJX110A、EJA110E 表压变送器：EJX430A、EJA430E
过程连接尺寸	齐平法兰密封 1 1/2英寸（40毫米）、2英寸（50毫米）、3英寸（80毫米）加长法兰密封 3英寸（80毫米）、4英寸（100毫米）内部隔膜密封、适配器连接型 1/2英寸（15毫米）、3/4英寸（20毫米）、1英寸（25毫米）内部隔膜密封、法兰连接型 1/2英寸（15毫米）、3/4英寸（20毫米）、1英寸（25毫米）
